工程师必看:O 型密封圈设计全流程指南
O型密封圈设计
一、为什么你的 O 型圈总是漏?先搞懂 3 个核心问题
在机械、液压、气动设计中,O 型圈是成本最低、应用最广的密封件,但也是最容易踩坑的地方。
很多工程师都遇到过这些问题:
图纸画好了,选了标准规格 O 型圈,装配后却泄漏
反复调整沟槽尺寸,还是出现挤压、扭曲、磨损
算不清压缩率、填充率,只能靠经验拍脑袋定尺寸
其实,90% 的 O 型圈失效,根源都在前期设计阶段的参数校核缺失。
想要一次设计成功,必须先把这几个关键指标吃透:
二、O 型圈设计的 4 个黄金指标
1. 压缩率:密封的核心,不能太松也不能太紧
压缩率是 O 型圈被径向 / 轴向压缩的比例,直接决定密封性能和寿命。
计算公式:
压缩率 = (线径 - 沟槽深度) / 线径 × 100%推荐范围:
静密封:15%~30%(通用 20% 左右)
动密封:10%~15%(避免摩擦发热磨损)
避坑提醒:
压缩率<10%:密封面接触压力不足,极易泄漏
压缩率>30%:O 型圈永久变形、回弹变差,寿命骤降
2. 拉伸率:防止装配时过度拉扯
拉伸率是 O 型圈内径被拉伸的比例,影响材料应力和回弹能力。
计算公式:
拉伸率 = (沟槽直径 - O型圈内径) / O型圈内径 × 100%推荐范围:1%~5%(最大不超过 8%)
避坑提醒:拉伸过大,O 型圈截面会变细,压缩率不足,还会加速老化。
3. 填充率:沟槽里的 “安全空间”
填充率是 O 型圈在沟槽内的体积占比,影响材料膨胀和装配空间。
计算公式:
填充率 = (O型圈横截面积 / 沟槽有效截面积) × 100%推荐范围:≤85%(给介质温度升高、材料溶胀预留空间)
避坑提醒:填充率>90%,O 型圈会被挤死在沟槽里,高温溶胀后直接失效。
4. 沟槽尺寸:设计的基础,必须精准匹配
径向密封沟槽的关键尺寸:
沟槽深度
h:决定压缩率,必须根据线径和压缩率反向计算沟槽宽度
b1:要容纳 O 型圈和挡圈(高压场景),还要预留膨胀空间沟槽底径
d3:配合 O 型圈内径,控制拉伸率倒角与圆角:入口倒角 15°~20°,槽底圆角 R0.3~R0.5,防止切圈
三、手把手教你做径向外周密封设计
我们以最常见的 径向外周密封(活塞密封) 为例,一步步拆解设计流程,配合你开发的在线工具,新手也能一次算对。
1. 明确工况与参数
密封形式:径向外周密封(沟槽开在活塞上,缸孔为光面)
工况:静密封,介质压力 1MPa,材料 NBR 丁腈橡胶(邵氏 A70)
已知尺寸:
O 型圈规格:内径 d1=50mm,线径 d2=3.55mm
缸孔直径 d4=58mm
活塞直径 d9=56mm
沟槽底径 d3=51.5mm,沟槽宽度 b1=5mm
2. 在线工具计算工具
🔧 O型密封圈设计
打开你的 O 型圈设计计算工具,输入参数:

密封圈参数注解
选择密封工况:静密封
选择沟槽形式:径向外周密封
选择材料:NBR 丁腈橡胶
依次输入所有已知参数:d1=50、d2=3.55、d3=51.5、d4=58、d9=56、b1=5、材料硬度 70、介质压力 1MPa

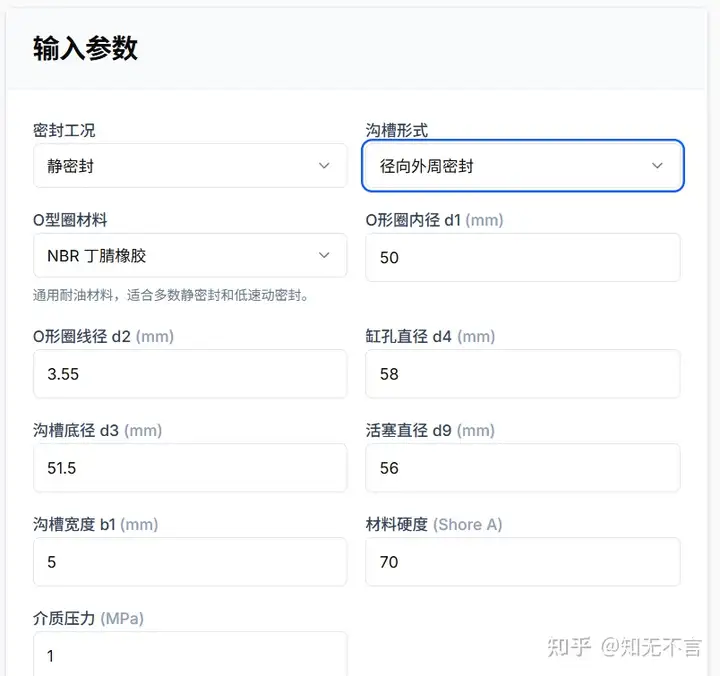

输入设计参数
点击计算,秒出结果:
压缩率:8.45%(低于 15% 标准值,提示 “压缩率偏低,可能导致密封不足”)
填充率:58.25%(≤85%,合格)
拉伸率:3%(1%~5%,合格)

计算结果
3. 问题分析与优化
从计算结果可以看到,压缩率严重不足,是泄漏的高风险点。我们来反向调整:
当前沟槽深度
h = (d4 - d3)/2 = (58-51.5)/2 = 3.25mm目标压缩率 20%,所需沟槽深度
h = d2 × (1-20%) = 3.55×0.8=2.84mm优化方案:将沟槽底径调整为
d3 = d4 - 2h = 58-2×2.84=52.32mm用工具重新校核,即可得到压缩率约 20% 的合格结果。
四、为什么推荐用在线工具做 O 型圈设计?
相比手算和查表,你开发的这款 O 型圈设计计算工具,解决了工程师的 3 大痛点:
1. 告别复杂公式,降低门槛
不用再手动推导压缩率、填充率、拉伸率公式,也不用翻厚厚的标准手册,输入参数就能自动计算,新手也能快速上手。
2. 实时风险提示,避免设计返工
工具会根据材料、工况自动对比标准范围,像压缩率偏低、填充率超标等问题会直接高亮提示,帮你在设计阶段就排除泄漏风险。
3. 可视化参考图,直观理解结构
工具自带径向外周密封参考图,标注了所有关键尺寸(d1、d2、d3、d4、d9、b1 等),新手也能快速理解每个参数的含义和影响。
4. 支持导出 PDF,方便设计留档
一键导出计算报告,包含参数、结果和参考图,直接附在图纸或设计说明里,合规又省心。
五、工程师避坑指南:这些细节最容易被忽略
高压场景必须加挡圈:压力>10MPa 或间隙较大时,单侧 / 双侧加 PTFE 挡圈,防止 O 型圈被挤入间隙。
表面粗糙度控制:密封面 Ra≤1.6,沟槽表面 Ra≤3.2,太粗糙会磨损 O 型圈,太光滑会影响润滑。
材料选型要匹配介质:NBR 耐油但不耐酸碱,FKM 氟橡胶耐温耐腐但成本高,不要用错材料。
避免过度拉伸:装配时拉伸率不要超过 5%,必要时用润滑脂辅助安装,防止损伤 O 型圈。
六、总结:O 型圈设计,算对参数才是关键
O 型圈看似简单,实则是一个系统工程,每一个参数都会影响最终的密封效果和寿命。
与其靠经验反复试错,不如用科学的计算方法,在设计阶段就把所有风险排除。
推荐所有机械、液压、气动工程师都试试这款O 型密封圈设计计算工具,把它加入你的设计流程,帮你快速完成压缩率、填充率、拉伸率校核,告别泄漏返工,一次设计成功。
