O型密封圈设计计算

压缩率、填充率、拉伸率与沟槽尺寸快速校核

我的计算记录暂存在本机浏览器，不上传

算完一组参数后点「保存当前参数」，下次回来直接恢复，不用重新输入。

登录后可把计算归入项目文件夹、多设备同步，不怕换电脑丢参数。在微信小程序「Eng计算工具箱」里用手机号登录，送 1 张专业版校核券。免费注册登录

O型密封圈设计计算器适用场景

本工具用于径向外周密封、径向内周密封和轴向密封的 O 型圈沟槽尺寸快速校核，可根据 O形圈内径 d1、线径 d2、缸孔直径、杆径、沟槽底径、沟槽宽度 b1/b4 等参数计算压缩率、压缩量、沟槽填充率和装配拉伸率，其中拉伸率按配合圆柱面（d3 / d5 / ds）与内径 d1 的关系自动计算。

适用于液压气动密封、壳体端面密封、防水结构、机械设备密封槽初步设计。正式设计时仍需结合材料兼容性、温度、压力、挤出间隙和标准手册确认。

输入参数

密封工况

沟槽形式

O型圈材料

通用耐油材料，适合多数静密封和低速动密封。

O形圈内径 d1 (mm)

O形圈线径 d2 (mm)

缸孔直径 d4 (mm)

沟槽底径 d3 (mm)

活塞直径 d9 (mm)

沟槽宽度 b1 (mm)

材料硬度 (Shore A)

介质压力 (MPa)

会员参数专业版尺寸公差（上下偏差）、公差带速选与合成方法

本模块不内置沟槽尺寸表。沟槽的标称尺寸与公差请按 GB/T 3452.3 原文核对后填入 —— 本站只收国家标准公开数据和能由标准公式推算的值，该标准的沟槽尺寸系列目前没有合规来源，就不放一张来源不明的表进来。本模块算的是你填的这组尺寸在公差范围内会不会超差，不代替查表。

尺寸公差（下偏差 / 上偏差，mm；两列都填 0 = 该项按理想尺寸算、不叠进区间。公称尺寸在上方基本参数中填写）

尺寸	公称 (mm)	公差带速选	最小 ~ 最大
O形圈内径 d1	50	—	49.700 ~ 50.300
O形圈线径 d2	3.55	—	3.450 ~ 3.650
缸孔直径 d4	58		57.950 ~ 58.050
沟槽底径 d3	51.5		51.450 ~ 51.550
活塞直径 d9	56		56.000 ~ 56.000
沟槽宽度 b1	5	—	4.900 ~ 5.100

公差带速选按 GB/T 1800.1 基本偏差表把上下偏差原样填入（覆盖到 250mm）；d1/d2 为橡胶件尺寸、b/h 为宽度/深度，不适用配合公差带，请按图纸手填。

合成方法与设计目标

公差合成方法

各尺寸同时取最不利极限。区间最宽，关键密封用这个

双向公差对应的 σ 倍数

统计法专用。默认 ±T = ±3σ

目标压缩率 (%)

用于反解沟槽深度。填 0 则不反解

工作温度 (℃)

配合线胀系数对 d2 做温度修正；常温 20 即不修正

O 形圈线胀系数 α (10⁻⁶/K)

橡胶典型 150~250（工程惯例，须按材料证书填）。填 0 不做温度修正

基本结果随输入实时更新

参数说明

沟槽形式决定用哪组尺寸代号：外周密封填 d3 / d4 / d9，内周密封填 d5 / d6 / d10，轴向密封填 d7 / ds / h；切换形式后输入字段与模型图同步换。
几何成立关系：外周密封需满足 d3 < d9 < d4，内周密封需满足 d5 < d10 < d6；不满足时模型图会显示占位提示而不是错误图形。
O形圈内径 d1 与线径 d2 按你手上产品的公称值填（采购样本或实测）；压缩率 = 压缩量 ÷ 自由态线径，线径是压缩率的基数。
聚焦任一尺寸输入框，模型图对应的尺寸线会高亮——用来核对「这个数对应图上哪一段」。
会员参数区的上下偏差填 0 就是标称尺寸计算；偏差带越宽，公差合成给出的压缩率区间越宽。
合成方法：极值法把各项偏差按最不利方向叠加，结果偏保守；统计法（RSS）按平方和开根合成，对应批量生产中各项偏差不会同时踩极端的情形（工程惯例口径）。
介质压力与材料硬度不参与基本输出——压缩量、压缩率纯由几何决定；它们留给会员校核使用。

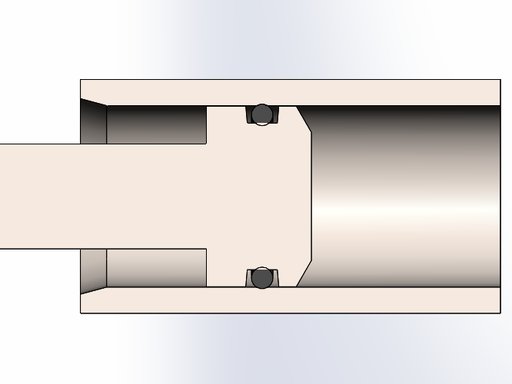

模型图径向密封

输出结果（基本）

压缩量

压缩率

输出结果（会员参数）

专业版

公差合成与沟槽反解：把尺寸公差一起叠进来，看压缩率/填充率/拉伸率在整个公差范围内会不会超差；并反解沟槽深度、宽度下限与底径可行域。

拉伸折减经验曲线回代（d2′ = d2×(1−R)，工程惯例口径），并印出不折减口径偏高了多少个百分点
尺寸公差的极值法 / 统计法（RSS）合成 —— 给区间而不是点值，标称合格但批量超差的情形能看出来
每项公差对压缩率的贡献占比 —— 直接指出该收紧哪一项
反解：由目标压缩率求压缩高度、由填充率上限求沟槽宽度下限、由材料拉伸区间求沟槽底径可行域

填好上方参数，点「会员计算」出结果

当前参数、公差合成与校核结论可导出为正式计算书（含沟槽剖面图与判定依据）

算完这个，通常还需要

常见问题 FAQ

O型圈压缩率一般多少合适？

静密封通常可参考 15%~30%，动密封通常可参考 8%~20%。实际设计还需要结合材料硬度、介质压力、温度、沟槽结构和装配公差确认。

O型圈沟槽填充率为什么不能太高？

沟槽填充率过高时，O型圈受热膨胀或介质膨胀后缺少释放空间，可能导致挤压失效、装配困难或密封寿命下降。

径向外周密封和径向内周密封有什么区别？

径向外周密封常用于活塞外圆与缸孔之间，径向内周密封常用于杆或轴与孔之间，两者的沟槽底径、装配方向和拉伸/压缩关系不同。

O型圈线径 d2 会影响什么？

线径 d2 会直接影响压缩量、压缩率和沟槽填充率。线径越大，密封能力通常越强，但需要更大的沟槽空间。

O型圈的拉伸量怎么算？

装配拉伸率 =（配合圆柱面直径 − O形圈内径 d1）÷ O形圈内径 d1 × 100%。径向外周密封时配合面是沟槽底径 d3，径向内周密封时是杆径 d5，轴向密封时是沟槽内径 ds。工程上一般把拉伸率控制在约 1%~5%（经验推荐值，非标准强制条款）：过小容易扭转脱落，过大则线径变细、压缩率下降，还可能在装配时被拉长超差。本页按所选沟槽形式自动取对应基准面计算。

O型圈计算结果可以直接用于量产吗？

计算结果适合设计初期估算。正式量产前还需要结合标准手册、材料兼容性、加工公差、压力测试和样件验证。

O 型密封圈沟槽设计计算书

工程名称		工程编号
计算人		计算日期
校核人		校核日期

一、设计依据

GB/T 3452.1-2005《液压气动用O形橡胶密封圈第1部分：尺寸系列及公差》—— O 形圈内径 d1 与截面直径 d2 的标准系列
压缩率 = 压缩量 / 线径 d2 × 100%，压缩量 = d2 − 安装高度
沟槽填充率 = O 形圈体积 / 沟槽容积 × 100%（按各自的中径与截面积计算环形体积）
压缩率、填充率与拉伸率的许用范围取自 NBR 丁腈橡胶的工程常用推荐值（本站材料档），非标准强制规定，须结合厂家样本与试验确认

二、计算参数

图 1 径向外周密封沟槽剖面示意（d2=3.55mm，折减后 d2′=3.469mm，安装高度 h=3.250mm，槽宽 b=5mm）

参数	符号	取值	取值依据
密封工况	—	静密封	设计输入
沟槽形式	—	径向外周密封	设计输入
O 形圈材料	—	NBR 丁腈橡胶	设计输入（通用耐油材料，适合多数静密封和低速动密封。）
O 形圈内径	d1	50 mm	GB/T 3452.1-2005 尺寸系列
O 形圈线径	d2	3.55 mm	GB/T 3452.1-2005 尺寸系列
缸孔直径	d4	58 mm	设计输入
沟槽底径	d3	51.5 mm	设计输入
活塞直径	d9	56 mm	设计输入
沟槽宽度	b1	5 mm	设计输入
材料硬度	—	70 Shore A	设计输入（材料规格）
介质压力	p	1 MPa	设计输入（工况）

三、计算过程

1. O 形圈安装高度

公式：h = (d4 − d3)/2

代入：h = (58 − 51.5) / 2

结果：h = 3.25 mm

说明：径向密封的安装高度即沟槽底面到配合面的单边间隙

2. 装配拉伸率

公式：拉伸率 = (d3 − d1) / d1 × 100%

代入：拉伸率 = (51.5 − 50) ÷ 50 × 100%

结果：拉伸率 = 3 %

说明：O 形圈内径套到配合面上被张开的比例；拉伸后截面变细，过大会降低密封能力

3. 拉伸折减与有效线径

公式：d2′ = d2 × (1 − R)，R 按拉伸率查工程惯例经验曲线

代入：R = 2.28 % → d2′ = 3.55 × (1 − 2.28/100)

结果：d2′ = 3.469 mm

说明：圈被张开后截面变细，压缩量与压缩率都按折减后的 d2′ 计算（工程惯例/经验值口径）

4. 压缩量

公式：压缩量 = d2′ − h

代入：压缩量 = 3.469 − 3.25

结果：压缩量 = 0.219 mm

5. 压缩率

公式：压缩率 = 压缩量 / d2′ × 100%

代入：压缩率 = 0.219 ÷ 3.469 × 100%

结果：压缩率 = 6.31 %

6. O 形圈截面积与沟槽截面积

公式：A_ring = π·d2²/4，A_groove = b × h

代入：A_ring = π × 3.55² / 4，A_groove = 5 × 3.25

结果：A_ring = 9.898 mm²，A_groove = 16.25 mm²

7. 沟槽填充率

公式：填充率 = (π·D_ring·A_ring) / (π·D_groove·A_groove) × 100%

代入：按 O 形圈中径 D_ring = d1 + d2 与沟槽中径分别计算环形体积后相除

结果：填充率 = 59.58 %

说明：按体积比而非面积比计算，已计入 O 形圈与沟槽中径不同带来的差异

四、校核结论

校核项	计算值	允许值	判定	处理建议
压缩率	6.31 %	15 % ~ 30 %（NBR 丁腈橡胶静密封工程推荐范围）	不满足	调整沟槽深度或单边间隙；压缩率偏低时减小安装高度，偏高时加深沟槽或改用更小线径
沟槽填充率	59.58 %	≤ 85 %（NBR 丁腈橡胶工程推荐上限）	满足	—
装配拉伸率	3 %	1 % ~ 5 %（NBR 丁腈橡胶工程推荐范围）	满足	—
压缩量	0.219 mm	0.52 ~ 1.041 mm（按 d2′ 由推荐压缩率换算）	参考	—

总体结论：不满足 —— 存在超出推荐范围的校核项，须按上表处理建议调整沟槽尺寸或改选 O 形圈规格后重新校核

五、备注

压缩率偏低，可能导致密封不足。
沟槽尺寸的标准推荐系列另有专门标准，本页未内置沟槽尺寸表；正式设计须按现行沟槽尺寸标准与密封件厂家样本核对沟槽深度、宽度与圆角。
本计算书只校核压缩率、填充率与拉伸率三项几何指标，未计算挤出间隙、挡圈需求、介质相容性、压缩永久变形与使用温度限值。
高压工况（本页在压力 > 5 MPa 时给出提示）须另行校核挤出间隙并考虑增设挡圈。
本计算书由工程师平台（gcjsq.com）自动生成，计算结果仅供设计参考。正式设计文件须由具备相应资格的注册工程师复核并签署，平台不对据此产生的设计后果承担责任。
